كيف يمكن لمصنعي مكونات الهيكل الفولاذي التي يمكن تخصيصها لمجموعات مختلفة من المعدات تحسين التصميم الهيكلي لمكونات الهيكل الفولاذي لتحسين قدرة التحمل وخفة الوزن؟
في تخصيص وتصنيع مكونات الهيكل الفولاذي لمجموعات كاملة من المعدات إن تحسين التصميم الهيكلي لتحسين القدرة على التحمل وتحقيق الوزن الخفيف في نفس الوقت هو القضية الأساسية المتمثلة في تحقيق التوازن بين الأداء والتكلفة والكفاءة. تتطلب هذه العملية الجمع بين خصائص المواد والمبادئ الميكانيكية وعمليات التصنيع وظروف العمل الفعلية لتحقيق الهدف من خلال استراتيجية تصميم منهجية. الوصف التفصيلي التالي للطرق المحددة من أبعاد متعددة:
1. التحسين بناءً على خصائص المواد: اختر "كريم الأساس" المناسب للحصول على نتيجة مضاعفة بنصف الجهد
يعد اختيار المواد وتطبيقها المعقول من المتطلبات الأساسية للتحسين الهيكلي. تختلف القوة والمتانة والكثافة والمعلمات الأخرى للفولاذ المختلف بشكل كبير، ويجب أن تكون مطابقة بدقة وفقًا لمتطلبات تحمل المكونات وبيئة العمل وعوامل أخرى.
تطبيق الفولاذ عالي القوة: يمكن أن يؤدي استخدام الفولاذ عالي القوة منخفض السبائك مع قوة إنتاج أعلى (مثل Q355، Q460، وما إلى ذلك) إلى تقليل سمك المادة في ظل نفس ظروف الحمل وتقليل الوزن الساكن للهيكل بشكل مباشر. على سبيل المثال، تم تصميم العارضة الحاملة في الأصل لاستخدام فولاذ Q235 بسمك 20 مم. بعد استخدام الفولاذ Q355، يمكن تقليل السمك إلى 16 مم، وتقليل الوزن بنسبة 20%، ولا تتأثر قدرة التحمل.
التوزيع المتباين للمواد: وفقًا لخصائص الضغط لكل جزء من الهيكل، يتم استخدام مواد عالية القوة في المناطق عالية الضغط وتستخدم المواد العادية في المناطق منخفضة الضغط لتحقيق "استخدام الفولاذ الجيد على الشفرة". على سبيل المثال، يتم استخدام الفولاذ عالي القوة في الأجزاء ذات الضغط المركز لقاعدة المعدات، في حين يتم استخدام الفولاذ الكربوني العادي في جزء الدعم الإضافي، والذي لا يمكنه ضمان القوة الإجمالية فحسب، بل يمكنه أيضًا التحكم في التكلفة والوزن.
استكشاف مواد جديدة: في السيناريوهات التي تتطلب متطلبات خفيفة الوزن للغاية (مثل الهياكل الفولاذية للمعدات المتنقلة)، يمكن استخدام سبائك الألومنيوم أو المواد المركبة (مثل المواد المركبة القائمة على الراتنج المقوى بألياف الكربون) في الأجزاء غير الحاملة لتشكيل هيكل هجين مع الفولاذ. ومع ذلك، ينبغي إيلاء الاهتمام لطرق الاتصال وتوافق المواد المختلفة لتجنب الفشل الهيكلي بسبب التآكل الكهروكيميائي أو عدم تطابق الخواص الميكانيكية.
2. التحسين الطوبولوجي للشكل الهيكلي: جعل نقل القوة أكثر "فعالية"
التحسين الطوبولوجي هو العثور على شكل التوزيع الأمثل للمواد وفقًا للأحمال والقيود في مساحة تصميم معينة من خلال خوارزميات رياضية، وذلك لتحقيق "إزالة الخبث والاحتفاظ بالجوهر"، وضمان قدرة التحمل مع تقليل الوزن.
إزالة المواد الزائدة عن الحاجة: استخدم برنامج تحليل العناصر المحدودة (FEA) لمحاكاة حالة الإجهاد للهيكل، وتحديد "المناطق الزائدة عن الحاجة" ذات الضغط المنخفض وقطعها. على سبيل المثال، التصميم التقليدي لأعمدة المعدات هو في الغالب هيكل متين. بعد التحسين الطوبولوجي، يمكن تصميمه كشبكة مجوفة أو هيكل رقيق الجدران مع أضلاع تقوية، مما يحافظ على ما يكفي من المواد عند نقطة تركيز الإجهاد، مما يقلل من المواد في المنطقة غير الإجهاد، ويقلل الوزن بأكثر من 30٪، ويحسن الصلابة.
الإشارة إلى البنية الإلكترونية: تتميز الهياكل البيولوجية في الطبيعة (مثل أقراص العسل وعظام الطيور) بخصائص "خفيفة الوزن وعالية القوة"، ويمكن تطبيق مبادئها على تصميم الهياكل الفولاذية. على سبيل المثال، تم تصميم لوحة منصة المعدات كهيكل ساندويتش على شكل قرص العسل، وتستخدم الطبقة الأساسية الفولاذ ذو الجدران الرقيقة، والذي لا يقلل الوزن فحسب، بل يحسن أيضًا قدرة الحمل الإجمالية من خلال تأثير الحمل المشتت لهيكل قرص العسل.
تحسين شكل المقطع العرضي: الشكل الهندسي للمقطع العرضي للمكون له تأثير كبير على قدرة التحمل. تحت نفس منطقة المقطع العرضي، تكون لحظات القصور الذاتي ومعامل القسم للأقسام على شكل I، وعلى شكل صندوق، والدائرية أكبر، وتكون مقاومة الانحناء والالتواء أفضل. على سبيل المثال، يستخدم عمود الإدارة مقطع أنبوب دائري مجوف بدلاً من الفولاذ الدائري الصلب، وتكون مقاومة الالتواء هي نفسها بشكل أساسي عندما يتم تقليل الوزن بنسبة 50%؛ تستخدم العارضة مقطعًا على شكل حرف I بدلاً من المقطع المستطيل، ويمكن زيادة قدرة تحمل الانحناء بنسبة 40% تحت نفس الوزن الساكن.
3. تحسين طرق الاتصال: تقليل "العبء الإضافي" وتحسين الصلابة الشاملة
عقدة الاتصال هي الحلقة الضعيفة للهيكل الفولاذي. ستؤدي طريقة الاتصال غير المعقولة إلى زيادة الوزن وتقليل الصلابة الكلية وحتى التسبب في تركيز الضغط. يجب أن يأخذ تحسين تصميم الاتصال في الاعتبار القوة وخفة الوزن وجدوى البناء.
تحسين التوصيلات الملحومة: استخدم اللحامات المستمرة بدلاً من اللحامات المتقطعة لتقليل الطول الإجمالي للحام مع ضمان قوة الاتصال؛ بالنسبة لوصلات الألواح السميكة، استخدم اللحامات الأخدودية بدلاً من اللحامات الشرائحية لتقليل حجم اللحام والمنطقة المتأثرة بالحرارة، وتقليل الضغط الإضافي الناتج عن تشوه اللحام. بالإضافة إلى ذلك، يتم تحسين موضع اللحامات من خلال تحليل العناصر المحدودة لتجنب ضبط اللحامات عند نقاط تركيز الضغط وتحسين موثوقية العقدة.
تصميم محسّن لوصلات الترباس: يتم حساب مواصفات وكمية الترباس بدقة وفقًا لحجم القوة لتجنب الاستخدام الأعمى لمواصفات كبيرة أو عدد كبير جدًا من البراغي. على سبيل المثال، تم تصميم وصلة الحافة لمعدات معينة في الأصل لاستخدام 12 مسمارًا M20. بعد تحليل القوة، تم تعديلها إلى 8 مسامير M18، والتي لم تلبي متطلبات القوة فحسب، بل قللت أيضًا من استهلاك المواد للمسامير والفلنجات.
عملية القولبة المتكاملة: بالنسبة للمكونات المعقدة، يتم استخدام عمليات الثني والقطع بالليزر والتقطيع الشاملة لتقليل عدد الربط. على سبيل المثال، إذا كان هيكل إطار المعدات متصلاً بألواح فولاذية متعددة، فسيزداد وزن اللحامات والموصلات. ومع ذلك، من خلال ثني اللوحة الفولاذية بالكامل داخل هيكل الإطار من خلال آلة ثني كبيرة، يمكن تقليل 70% من نقاط الربط، ويمكن تقليل الوزن بنسبة 15%، ويمكن تحسين الصلابة الإجمالية بشكل كبير.
4. تعزيز الصلابة والثبات: تجنب "عدم الاستقرار بسبب الخفة"
يجب أن يعتمد التصميم خفيف الوزن على ضمان صلابة الهيكل واستقراره، وإلا فقد تفشل قدرة التحمل بسبب التشوه المفرط أو عدم الاستقرار.
ترتيب معقول لأضلاع التسليح: يتم وضع أضلاع التسليح (مثل الأضلاع على شكل U وL) على سطح المكونات ذات الجدران الرقيقة لتحسين الصلابة المحلية عن طريق تغيير لحظة القصور الذاتي للقسم. على سبيل المثال، من السهل أن يتشوه غلاف اللوحة الرقيقة للمعدات عند تعرضها لحمل موحد. بعد إضافة أضلاع التسليح الطولية والعرضية على طول اتجاه القوة، يمكن زيادة الصلابة بأكثر من 50% عندما يزيد استهلاك المواد بنسبة 5%.
التحقق من الاستقرار وتعديله: بالنسبة للقضبان النحيلة والمكونات ذات الجدران الرقيقة والمكونات الأخرى المعرضة لعدم الاستقرار، يجب التحقق من استقرارها من خلال صيغة أويلر. إذا لزم الأمر، يتم إضافة الدعم الجانبي أو تعديل شكل المقطع العرضي (مثل تغيير المقطع المستطيل إلى مقطع على شكل حرف I) لزيادة حمل عدم الاستقرار الحرج دون إضافة الكثير من الوزن.
التطبيق المعقول للتحميل المسبق: بالنسبة للمكونات الحاملة المتصلة بمسامير، يتم تطبيق التحميل المسبق المناسب لجعل الموصل مناسبًا بإحكام، وتقليل التشوه النسبي أثناء العمل، وتحسين الصلابة العامة. على سبيل المثال، يمكن أن تؤدي براغي التوصيل بين مقعد المحمل وقاعدة المعدات إلى زيادة صلابة سطح المفصل بنسبة 20% إلى 30% بعد تطبيق التحميل المسبق.
5. الجمع بين المحاكاة والتجربة: استخدم البيانات "لمرافقة" تأثير التحسين
لا يمكن أن يعتمد التحسين الهيكلي على الخبرة فقط، بل يجب التحقق منه من خلال تحليل المحاكاة والاختبارات الفيزيائية لضمان موثوقية مخطط التصميم.
تحليل محاكاة العناصر المحدودة: في مرحلة التصميم، يتم استخدام ANSYS وABAQUS وبرامج أخرى لإنشاء نموذج ثلاثي الأبعاد لمحاكاة توزيع الإجهاد والتشوه وعمر الكلال تحت أحمال وظروف عمل مختلفة. يتم تعديل المعلمات الهيكلية (مثل سمك الجدار، وموضع لوحة الضلع، وحجم المقطع العرضي) من خلال تكرارات متعددة حتى يتم العثور على نقطة التوازن بين "الوزن الخفيف" و"القوة العالية". على سبيل المثال، خفضت الذراع الدوارة لروبوت اللحام وزنها بنسبة 25% وأقصى ضغط لها بنسبة 10% بعد 5 جولات من تحسين المحاكاة، وهو ما يلبي متطلبات الاستخدام تمامًا.
التحقق من الاختبار المادي: يتم إجراء اختبار الحمل الثابت واختبار الحمل الديناميكي واختبار التعب على النموذج الأولي الأمثل للتحقق من قدرة التحمل الفعلية والمتانة. على سبيل المثال، يتم تحميل واختبار الشعاع الحامل الأمثل بواسطة آلة اختبار هيدروليكية، ويتم تسجيل حمل الخضوع والحمل الحدي للتأكد من أنه ليس أقل من معيار التصميم؛ تتم محاكاة الحمل الديناميكي أثناء تشغيل الجهاز عن طريق اختبار جدول الاهتزاز للتحقق مما إذا كان الهيكل يتردد صدى أو يتشوه بشكل مفرط.
آلية التحسين التكراري: بيانات اختبار التغذية الراجعة لنموذج المحاكاة، وتعديل المعلمات (مثل خصائص المواد، والشروط الحدودية)، وتحسين التصميم بشكل أكبر. على سبيل المثال، إذا وجد أن التشوه الفعلي لأحد المكونات أكبر من نتيجة المحاكاة أثناء الاختبار، فمن الضروري إعادة التحقق مما إذا كانت قيود النموذج متوافقة مع الوضع الفعلي وضبط التصميم الهيكلي.
6. التعاون بين العملية والتصميم: جعل التصميم أكثر كفاءة
يحتاج التحسين الهيكلي إلى النظر في جدوى عملية التصنيع، وإلا سيكون من الصعب تحقيق أفضل تصميم. يحتاج المصنعون إلى الجمع بين قدرات المعدات الخاصة بهم وخصائص العملية لدمج متطلبات العملية في مرحلة التصميم.

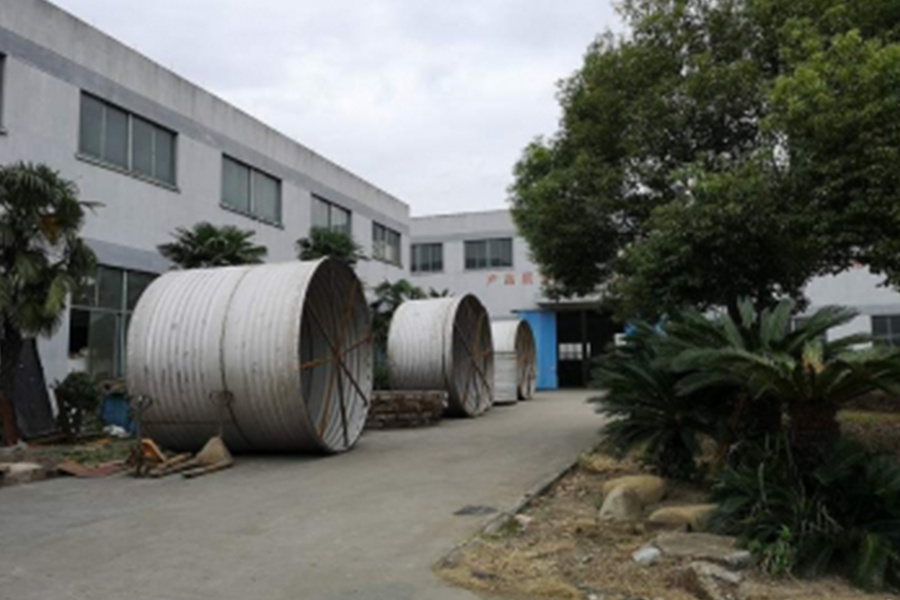

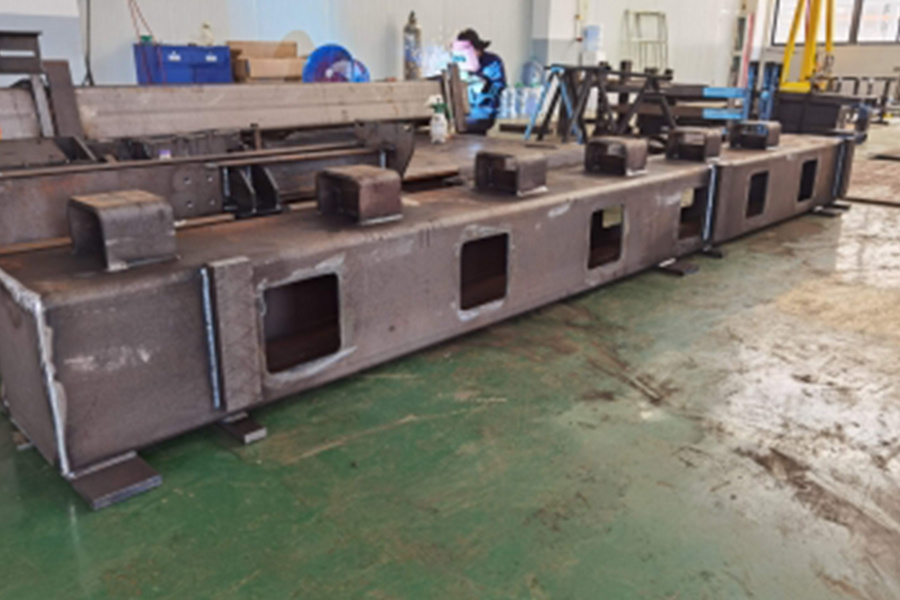

على سبيل المثال، يمكن لشركة Jiaxing Dingshi Machinery Manufacturing Co., Ltd دعم معالجة وتصنيع الهياكل المعقدة بمعدات متقدمة مثل 15,000 متر مربع من مساحة الإنتاج الداخلية، ومركز معالجة جسري كبير 6 أمتار × 3.5 متر، وآلة قطع الألواح بالليزر بقدرة 30 كيلووات. يتمتع 20 مصممًا تقنيًا محترفًا بقدرات قوية على تحويل تصميم الرسم، ويمكنهم تحويل التصميم الهيكلي الأمثل بدقة إلى رسومات عملية قابلة للإنتاج، مما يضمن تنفيذ تحسين الهيكل واختيار المواد والحلول الأخرى في الإنتاج الفعلي - مثل استخدام آلة ثني 600 طن لتحقيق صب متكامل للمكونات الكبيرة ذات الجدران الرقيقة وتقليل الربط؛ من خلال 50 جهاز لحام من مختلف الأنواع والمهارات الرائعة التي يتمتع بها 60 عامل لحام معتمد، يتم ضمان قوة ودقة اللحامات المعقدة، مما يوفر دعمًا موثوقًا للعمليات لتحسين الهيكلية.
